一． 行業概況
在化工，冶金等產品生產過程中，會產生大量有害氣體，有害氣體對工人身體造成損傷，對環境造成污染，且不易收集。為減少資源的浪費，防止污染環境，在保護工人健康同時提高產品質量，針對這些工序須有吸收及凈化設備—負壓廢氣處理系統。
二． 工藝說明及控制要求

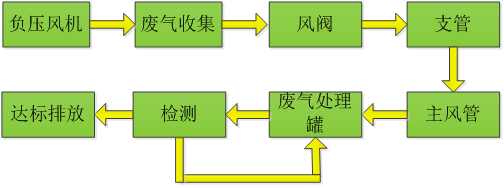

1、工藝說明
利用負壓風機在管道內形成負壓，將廢氣收集通過，風閥，支管，主風管送到廢氣處理罐進行化學反應處理，除去有害氣體等，將處理后的氣體輸送到檢測裝置檢測，合格則排出，不合格再次送入廢氣處理罐處理，直至合格。
大功率負壓風機在整個廢氣收集和輸送過程起到關鍵性的作用，風機體積較大，機械慣性大，要求拖動設備能夠滿足自由調速的特性、有效克服風機停機過程中因慣性容易出現的失速過壓、失速過流等問題。
三． 電氣控制圖
四．參數設置
|
參數 |
參數說明 |
設定值 |
備注 |
|
F0.01 |
端子啟動 |
1 |
|
|
F0.02 |
模擬量調速 |
2 |
|
|
F4.01 |
X1端子啟動 |
1 |
|
|
F6.00 |
啟動方式 |
1 |
|
|
F6.01 |
最大速度跟蹤 |
2 |
|
|
F6.02 |
轉速追蹤快慢 |
60 |
|
|
F6.07 |
停車方式 |
1 |
自由停車 |
五． 方案特點
1.T600變頻器具有數字輸入和模擬輸入功能，可外接啟停按鈕以及電位器來控制變頻器，滿足系統需求。
2.T600變頻器采取V/F控制模式，以調節電動機轉速的方式取代調節擋板和閥門，則達到節能的目的，節電率可達40%。
3.T600變頻器采用了自由停車的停機方式和轉速跟蹤的啟動方式，可以使風機在短時間內實現啟停切換，整個過程較平穩，無故障。

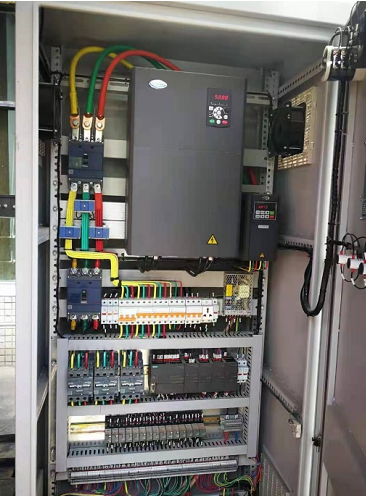

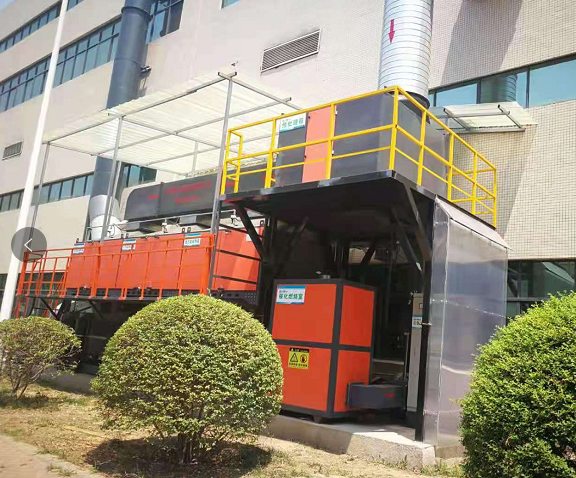

五． 現場應用
